Температурный контроль при индукционном нагреве — одно из самых уязвимых мест в технологическом процессе, и большинство предприятий об этом узнаёт уже после первых партий брака. Понять, почему показания приборов расходятся с реальностью и как это исправить — значит получить контроль над качеством продукции.
Какие факторы искажают показания температуры при индукционном нагреве
Индукционный нагрев создаёт условия, при которых практически любой измерительный прибор работает не в штатном режиме. Здесь одновременно действуют несколько факторов искажения, и каждый из них способен увести показания на десятки градусов в сторону.
- Первый и наиболее очевидный — электромагнитные помехи от индуктора.
- Второй — неравномерность прогрева по сечению детали, из-за которой поверхностная температура и температура сердцевины могут различаться кардинально.
- Третий — зависимость точности бесконтактных приборов от состояния и материала поверхности.
Все три фактора действуют одновременно, накладываются друг на друга и в сумме дают картину, которая лишь отдалённо напоминает реальный тепловой режим.
Важно понимать, что речь идёт не о погрешности прибора в классическом смысле. Прибор может быть исправен и откалиброван, но всё равно показывать неверную температуру — просто потому что измеряет не то, что нужно, или измеряет в условиях, для которых не предназначен.
Как электромагнитное поле влияет на работу датчиков
Переменное электромагнитное поле, которое создаёт индуктор, наводит паразитные токи в любых проводящих элементах — в том числе в измерительных цепях термопар. Это явление называется электромагнитной индукцией, и оно не обходит стороной даже качественные промышленные датчики.
Результат — наложение паразитного сигнала на полезный. Прибор регистрирует сумму двух напряжений: реального термоэлектрического, пропорционального температуре, и наведённого помехой. На выходе получается нестабильное, «прыгающее» показание, которое оператор нередко усредняет в уме — и делает это неправильно.
Степень влияния помех зависит от частоты тока в индукторе, расстояния от датчика до индуктора и качества экранирования измерительной линии. На высоких частотах (от 100 кГц и выше, характерных для поверхностной закалки мелких деталей) наводки особенно сильны. Незаземлённый датчик в такой зоне может показывать температуру с погрешностью 80–100°C — и это не преувеличение, а типичная производственная ситуация.
Почему поверхностная температура не отражает реальный прогрев детали
Индукционный нагрев по своей природе — поверхностный. Токи, наведённые в детали, концентрируются в тонком поверхностном слое, толщина которого определяется глубиной проникновения и зависит от частоты тока и магнитных свойств материала. Сердцевина прогревается позже и медленнее — за счёт теплопроводности металла.
Это означает, что в первые секунды нагрева поверхность детали может быть раскалена до нужной температуры, тогда как внутри металл ещё холодный. Если в этот момент снять показания с поверхности и считать процесс завершённым, результат будет предсказуем: поверхностный слой перегрет, сердцевина недогрета. Для закалки — брак, для нагрева под штамповку — тоже.
Время выдержки после достижения поверхностной температуры — это не лишняя операция, а обязательное условие выравнивания температурного поля по сечению. Его продолжительность зависит от диаметра или толщины детали и теплопроводности материала.
Игнорирование этого этапа — одна из самых распространённых причин скрытого брака, который обнаруживается не сразу, а при последующей механической обработке или эксплуатации.
Как материал и состояние поверхности обманывают бесконтактные приборы

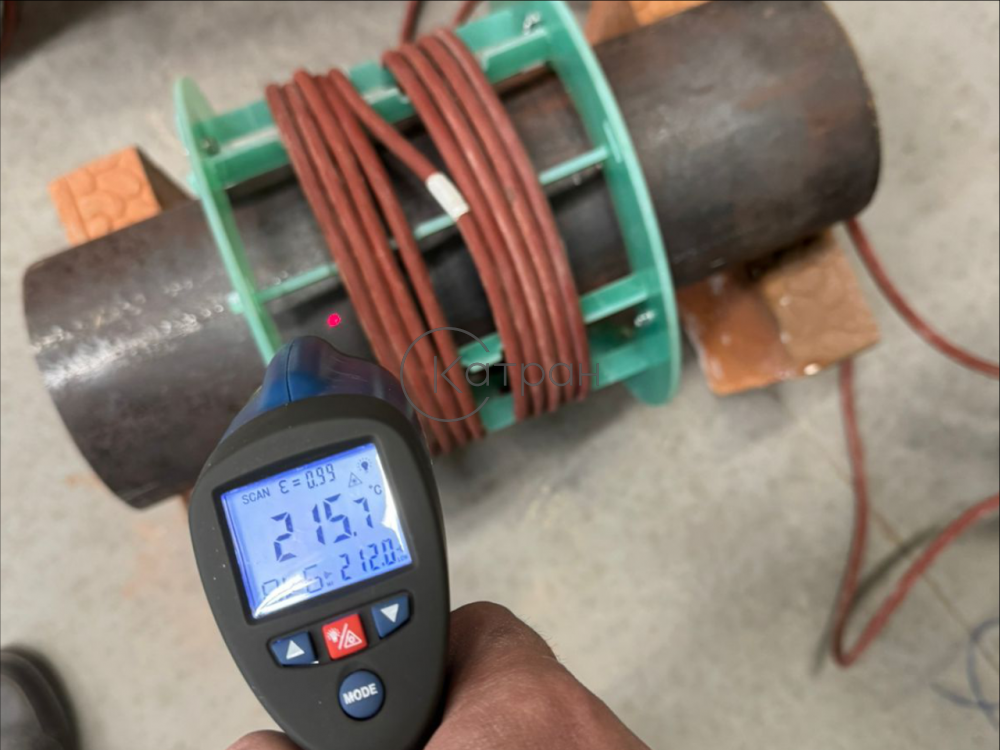

Пирометры и тепловизоры измеряют интенсивность инфракрасного излучения и пересчитывают её в температуру, опираясь на коэффициент эмиссионности поверхности. Этот коэффициент — величина непостоянная, и именно здесь скрывается главная ловушка бесконтактных измерений.
Коэффициент эмиссионности меняется в зависимости от:
- материала детали (сталь, медь, алюминий, титан ведут себя принципиально по-разному);
- состояния поверхности (полированная, окисленная, покрытая окалиной, замасленная);
- температурного диапазона (для большинства металлов коэффициент снижается по мере роста температуры);
- наличия защитной атмосферы или технологических жидкостей в зоне нагрева.
Ошибка в коэффициенте эмиссионности на 0,05–0,1 приводит к отклонению показаний на 15–40°C в зависимости от температурного диапазона. Чем выше температура, тем больше абсолютная ошибка. На практике это означает, что прибор, настроенный для работы с чистой сталью, будет систематически врать при появлении окалины — а окалина при нагреве выше 700°C образуется практически всегда.
Практические способы повысить точность измерений
Устранить все источники погрешности одновременно невозможно, но свести их влияние к приемлемому минимуму — вполне реальная задача. Для этого применяется комплекс мер, каждая из которых работает на своём уровне.
Для контактных термопар в зоне электромагнитного поля обязательны:
- экранирование измерительной линии с заземлением экрана на одном конце;
- использование скрученных пар проводников для компенсации наводок;
- вынос регистрирующего прибора за пределы зоны влияния поля.
Для бесконтактных приборов критична правильная настройка коэффициента эмиссионности под конкретный материал и состояние поверхности. Эту настройку нельзя делать по таблице из инструкции — её нужно верифицировать экспериментально, сравнивая показания пирометра с контактным измерением или с известными точками фазовых переходов материала.
Наиболее надёжный подход — дублирование каналов измерения. Основной датчик и контрольный работают параллельно, а расхождение их показаний сверх допустимого предела служит сигналом для остановки процесса и диагностики. Это не усложнение системы, а её минимально необходимая архитектура для серьёзного производства.
